↵Ray Kelepçesi Sabitleme Sistemi

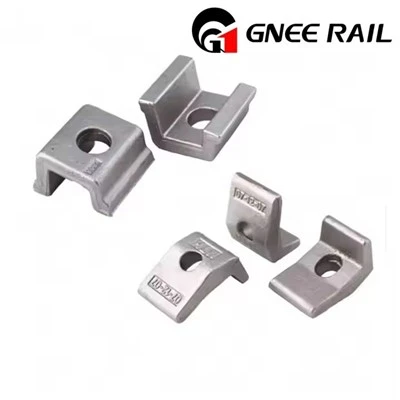

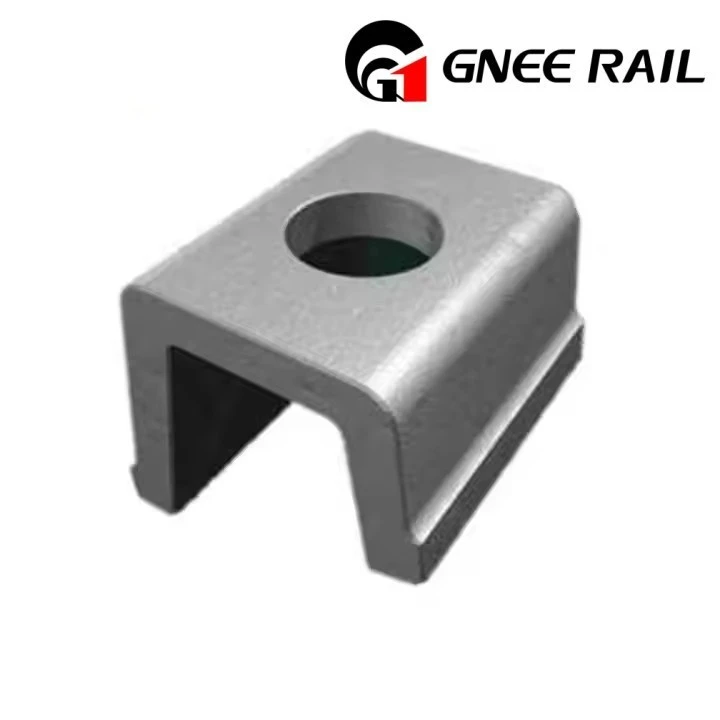

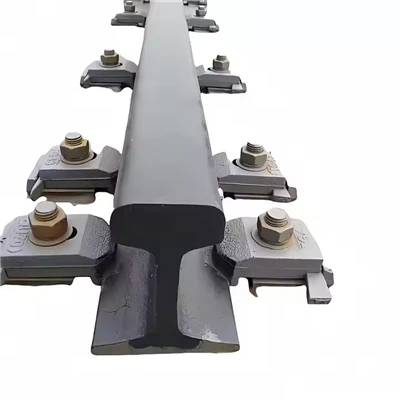

Demiryolu Kelepçesi, rayları traverslere veya taban plakalarına sıkıştırma kuvveti yoluyla sabitlemek için tasarlanmış, genellikle bağımsız bir bileşen veya bir düzeneğin parçası olarak görev yapan geniş bir sert veya yarı-sert sabitleme cihazları kategorisini ifade eder. Elastik ray klipslerinin aksine, kelepçeler tipik olarak cıvatalar veya takozlar kullanılarak doğrudan ray ayağına doğru sıkılarak mekanik bir kilit oluşturularak çalışır. Bunlar genellikle köprü tabliyeleri, tramvay rayları, vinç rayları ve ray bağlantı noktaları gibi özel uygulamalarda bulunur.
Teknik Özellikler:
| Özellik | Fayda Perspektifi | Üretim Perspektifi | Bakım Perspektifi | |
|---|---|---|---|---|
| Temel Prensip | Sert mekanik sıkıştırma ve immobilizasyon | Yüksek-mukavemetli, yük-taşıyan yapısal bileşenlerin imalatı | Cıvata gerginliğinin ve yapısal bütünlüğün yönetimi | |
| Anahtar Metrik | Sıkma kuvveti (cıvata torku) ve ayarlanabilirlik aralığı | Malzeme kalitesi (örn. dökme demir kalitesi) ve işleme toleransları | Cıvata torkunun korunması ve yapısal kusurların bulunmaması | |
| Kritik Arayüz | Çeneyi-ray ayağına- kelepçeleyin ve kelepçe tabanını-travakaya/güverteye- kelepçeleyin | Döküm/dövme ve işleme kurulumu için kalıp/kalıp tasarımı | Cıvatadan-dişliye-birleşme ve dayanma yüzeyinin durumu | |
| Başarı Göstergesi | Yük altında rayın mutlak konum stabilitesi | Boyutsal kararlılık ve hatasız-yapısal bütünlük | Tutarlı cıvata sıkılığı ve döngüler arasında düzeltici ayarlamalara gerek yoktur | |
| Araç/Teknik | Tork anahtarı, hizalama mastarları, kalınlık mastarları | Döküm fırınları, CNC işleme merkezleri, manyetik parçacık testi | Ultrasonik çatlak tespiti, izolasyon için megohmmetre, dolgu ölçümü |
Fonksiyonel ve Mühendislik Perspektifi
Yüksek-Dayanımlı Sert Kısıtlama: Öncelikle rayı hareketsiz hale getirmek, aşırı yükler altında dikey yükselmeye, yanal kaymaya ve boylamasına sürünmeye karşı maksimum direnç sağlamak için tasarlanmıştır.
Doğrudan Sıkıştırmalı Sabitleme: Genellikle cıvatayla-sıkılmış bir çene veya kama-tahrikli bir mekanizma aracılığıyla ray ayağına doğrudan sıkıştırma kuvveti uygulayarak, mengeneye benzer-bir kavrama oluşturarak çalışır.
Modülerlik ve Ayarlanabilirlik: Birçok kelepçe tasarımı, rayın dikey yükseklik ayarına ve yanal hizalanmasına olanak tanır; bu da onları hassas tesviye gerektiren veya düz olmayan yüzeylerdeki kurulumlar için ideal kılar.
Bakım ve Operasyonel Perspektif
- Entegre Bileşen Düzeneği: Üretim genellikle kelepçenin-cıvataları, somunları, pulları ve bazen yalıtım manşonlarıyla birlikte kuruluma-hazır bir kit halinde önceden birleştirilmesini içerir.
- Korozyona-Dirençli Kaplamalar: Açıkta veya zorlu ortamlarda kullanımları göz önüne alındığında, kelepçeler genellikle sıcak-daldırma galvanizleme veya epoksi boyalar gibi ağır hizmet kaplamalarına tabi tutulur.
- Standart-Olmayan Tasarım Çeşitliliği: Standart klipslerden farklı olarak kelepçeler genellikle çok sayıda özel tasarımla üretilir ve her bir varyant için özel takımlar ve kalite kontrolü gerektirir.
