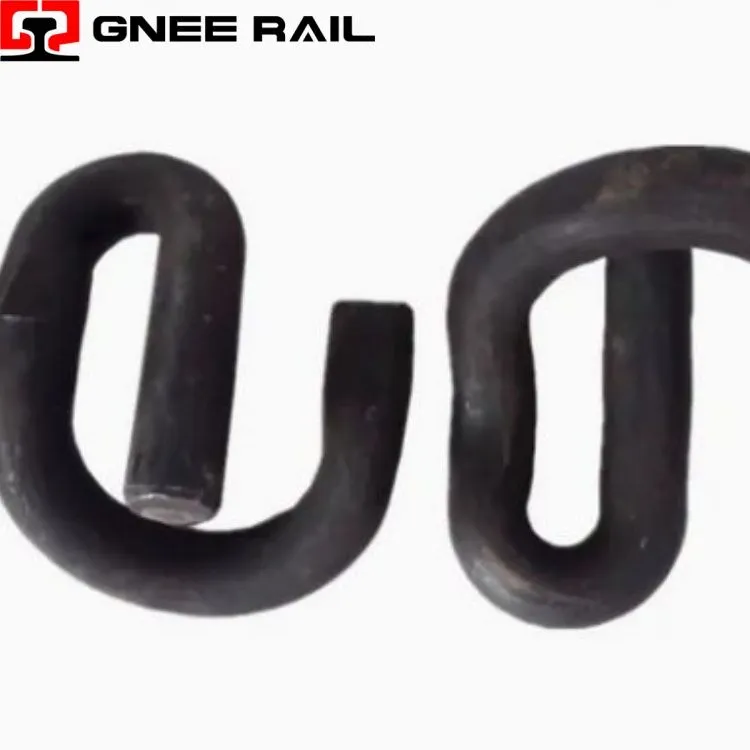

Ray E Klipsli Sabitleme Sistemi
Demiryolu E-Klipsi, beton traversli ray sistemleri için tasarlanmış, kendine özgü epsilon-şekilli geometriye sahip, esnek bir yaylı bağlantı elemanıdır. Hassas şekillendirme ve ısıl işlem yoluyla yüksek-kaliteli yay çeliğinden üretilmiş olup, elastik sapma yoluyla sürekli kenetleme kuvveti sağlar. Kapalı-döngü tasarımı, döküm banketlerde pozitif tutmayı garanti ederek- dünya çapında yüksek-hız, ağır-taşıma ve toplu taşıma uygulamaları için güvenilir ray koruması sağlar.
Teknik Özellikler:
| Parametre | Şartname | Performans Göstergesi |
|---|---|---|
| Geometrik Şekil | Epsilon (ε) profili | Üç-bölgeli gerilim dağılımı |
| Malzeme Sınıfı | 60Si2Mn / 55Si7 yay çeliği | 42-48 HRC sertliği |
| Sıkma Kuvveti | Klip başına 11-15 kN | <15% relaxation after 5M cycles |
| Elastik Sapma | 18-22 mm dikey hareket | Parça yerleşimine uygundur |
| Korozyon Koruması | Çinko-alüminyum pul kaplama | >1.000 saatlik tuz spreyi |
| Yorgunluk Ömrü | >5 milyon döngü | EN 13146-4 sertifikalı |
Kurulum ve Bakım Perspektifi:
- Epsilon (ε) şekli, bükülme gerilimini üç farklı bükülme bölgesine dağıtan çok-yarıçaplı bir yay oluşturur.
- Kapalı-halkalı topuk geometrisi omuz cebine tam olarak kilitlenir ve yüksek-frekanslı titreşim altında fırlamayı önler.
- Kademeli yay sertliği normal yükler altında uyumlu tepki sağlarken rayın aşırı yer değiştirmesi sırasında sıkı bir koruma sağlar.
- Simetrik kol konfigürasyonu, tutarlı ölçü tutuşu için ray ayağının her iki tarafında dengeli sıkıştırma kuvveti sağlar.
Bakım ve Operasyonel Perspektif
- Silikon-manganez yay çeliği (60Si2Mn / 55Si7), döngüsel yükleme için gereken sertlik-tokluk dengesini sağlar.
- Sıcak-biçimlendirme, tane yapısını klipsin gerilim yörüngesiyle hizalayarak, daha iyi yorulma ömrü için kesintisiz yük yolları oluşturur.
- Kontrollü su verme ve temperleme, kesit boyunca tek tip mikro yapıya sahip 42-48 HRC sertliğe ulaşır.
Gnee Profesyonel tedarikçisi
