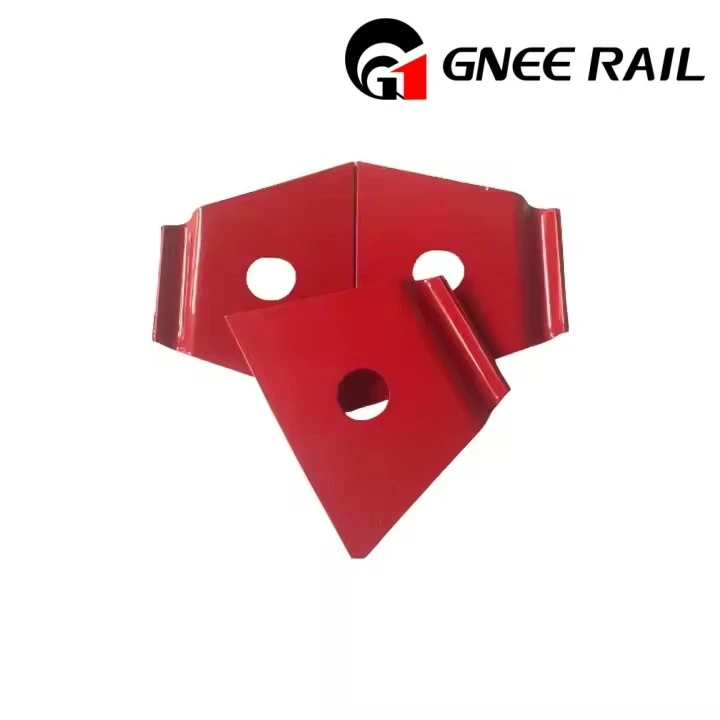

Nabla Sabitleme Klipsleri
NABLA ray klipsi, Avrupa tramvay raylarında yaygın olarak uygulanan NABLA sabitleme sistemi için tasarlanmıştır. Balastlı ve beton traversli raylarla uyumlu olup, üstün elektrik yalıtımı ve yanal kuvvet emiliminin yanı sıra dar yarıçaplı virajlarda mükemmel performans sağlar. Sistemin cam elyafla güçlendirilmiş malzemeden yapılmış yüksek mukavemetli ölçüm blokları dayanıklılığı ve palet stabilitesini artırır. GNEE Rail, tamamı GB/TB, AREA, UIC, BS, DIN, ASTM ve AS ile uyumlu ray klipsleri, bağlantılar, vidalar, ankraj cıvataları, kelepçe plakaları, bağlantı plakaları ve bağlantı plakası cıvataları gibi bileşenler sunarak ray bağlantı elemanları üretiminde uzmanlaşmıştır. standartlar. Her türlü ihtiyacınız için bizimle iletişime geçin.
Nabla Klipsleri Sabitleme sistemi özellikleri
| Nabla klibi | Yalıtkan | Vida başak | Yaylı rondela | |
|---|---|---|---|---|
| Gerekli adet | 2 | 2 | 2 | 2 |
| Malzeme | 60Si2MnA, 60Si2CrA | Güçlendirilmiş Naylon 66 (PA66) | Sınıf5.6:35# | ML08AI |
| Boyut | 4 mm veya 4,5 mm kalınlık | UIC54,UIC60,50kg ray,60kg ray | 18.25x34x78mm | |
| Not | 42-47HRC 3 milyon kez kırılmadan; Farklı ray tipi için uygulama | Yoğunluk:1.3-1.45g/cm3 Çekme mukavemeti: 170Mpa'ya eşit veya daha büyük Uzama: %4,4'e eşit veya daha az Bükülme Mukavemeti: 250Mpa'ya eşit veya daha büyük Darbe Mukavemeti (Boşluk yok): Daha büyük veya 80KJ/m2'ye eşit Erime noktası:250-270 derece Yalıtım direnci: 1X108Ω'a eşit veya daha büyük Cam elyaf içerik:30-35% Sertlik: 110HRR'den büyük veya ona eşit | Çekme mukavemeti: 500Mpa'ya eşit veya daha büyük Akma mukavemeti: 300Mpa'ya eşit veya daha büyük Uzama: %20'ye eşit veya daha fazla Soğuk bükülme: 90 derece çatlaksız | Kimyasal bileşim(%): C:{{{0}}.05-0.10, Mn:0.30-0.6{{1{ {12}}}}, Si: 0,1'den küçük veya eşit, Cr: 0,2'den küçük veya eşit, P: 0,035'ten küçük veya eşit, S: 0,035'ten küçük veya eşit |
Raylı Nabla Klipsi teknik parametreler
| Seri | Modeli | Özel. | Sertlik |
| E ray klipsi | III tipi ray klipsi | ø18 | 44-48HRC |
| E1609 ray klipsi | ø16 | ||
| E1809 ray klipsi | ø20 | ||
| E1804 ray klipsi | ø18 | ||
| E1806 ray klipsi | ø18 | ||
| E1813 ray klipsi | ø18 | ||
| E2001 ray klipsi | ø20 | ||
| E2007 ray klipsi | ø20 | ||
| E2009 ray klipsi | ø20 | ||
| E2039 ray klipsi | ø20 | ||
| E2055 ray klipsi | ø20 | ||
| E2056 ray klipsi | ø20 | ||
| E2063 Ray Klipsi | ø20 | ||
| E2091 Ray Klipsi | ø20 | ||
| PR ray klipsi | PR85 Ray Klipsi | ø13 | |
| PR309A Ray Klipsi | ø19 | ||
| PR401 Ray Klipsi | ø20 | ||
| PR415 Ray Klipsi | ø20 | ||
| PR601A Ray Klipsi | ø22 | ||
| Vossloh klipsi ve Dövme ray klipsi | SKL 1 Ray Klipsi | ø13 | 42-47HRC |
| SKL 3 Ray Klipsi | ø13 | ||
| SKL 12 Ray Klipsi | ø13 | ||
| SKL 14 Ray Klipsi | ø14 | ||
| Özel ray klipsi | Özel ray klipsi | ø13 | |
| Rusya demiryolu klipsi | Rusya demiryolu klipsi | ø18 | |
| Deenik klibi | Deenik klibi | ø25 | |
| Vandalizme karşı klip | Vandalizme karşı klip | ø18 | |
| Hızlı klip | Hızlı klip | ø15 | |
| GL1419 | GL1419 | ø14 | |
| Nabla Yay bıçağı | Nabla Yay bıçağı | ||
| KPO/ray kelepçesi | KPO/ray kelepçesi | ||
| RAY KLİPSİ GANTREX | RAY KLİPSİ GANTREX | ||
| Ayrıca çizimlerinize veya numunelerinize göre özelleştirilmiş ray klipsleri de üretebiliriz. | |||
Raylı Nabla Klip atölyesi
Rail Clip için müşteri ziyareti
Endonezya sergisine katılmak
