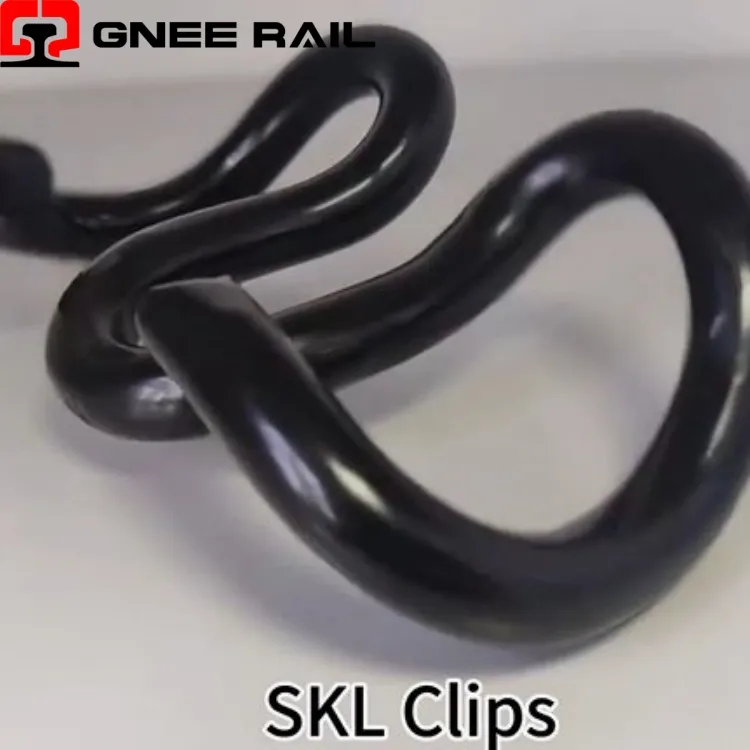

DemiryoluSKL CLIP Bağlantı Sistemi
Demiryolu SKL Klipsi, yüksek-performanslı mikro-alaşımlı yay çeliğinden hassas sıcak{-dövme ve kontrollü ısıl işlem süreçleriyle üretilen, standart döküm-omuzlar yoluyla beton traverslere doğrudan sabitlemek için özel olarak tasarlanmış, V-şekilli, esnek bir yaylı bağlantı elemanıdır. Simetrik çift kol konfigürasyonu ve ayırt edici taç geometrisi ile öne çıkan bu bağlantı elemanı, montaj sırasında iki bacağın elastik olarak dışarı doğru saptırıldığı saf bir bükülme prensibiyle çalışır ve uygulanan dikey kuvveti ray ayağına karşı sürekli yatay sıkıştırma basıncına dönüştürür.
Teknik Özellikler:
| Parametre | Şartname | Performans Özelliği |
|---|---|---|
| Geometrik Tip | V-şekilli, simetrik çift-kol | Saf bükme yayı prensibi |
| Malzeme Sınıflandırması | Mikro-alaşımlı yay çeliği | 1.100 – 1.300 MPa akma dayanımı |
| Kurulum Yöntemi | Hidrolik veya manuel aletle dikey yerleştirme | 20 – 35 kN yerleştirme kuvveti |
| Elastik Sapma | Serbest durumdan kol yer değiştirmesi | Kol başına 20 – 28 mm |
| Servis Sıcaklığı | Tam çalışma aralığı | -45 dereceden +65 dereceye kadar |
Kurulum ve Bakım Perspektifi:
- Optimize Edilmiş Taç Yarıçapı:Parabolik taç profili, bükülme gerilimini klips genişliği boyunca eşit şekilde dağıtarak, daha basit V-yay konfigürasyonlarında yorgunluğu hızlandıracak yerel gerilim konsantrasyonlarını ortadan kaldırır.
- Değişken Kesit Kalınlığı:Kesit-tepeden buruna doğru giderek inceliyor, malzeme dağılımını bükülme momenti zarfına uygun hale getiriyor ve gerilim seviyelerinin düşük olduğu yerlerde gereksiz kütleyi azaltıyor.
- Nötr Eksen Konumlandırması:Geometrik ağırlık merkezi, çekme ve basma gerilimlerinin elastik sapma aralığı boyunca dengeli kalmasını sağlayacak ve yorulma ömrünü maksimuma çıkaracak şekilde stratejik olarak yerleştirilmiştir.
Bakım ve Operasyonel Perspektif
- Aşamalı Katılım:Klips kolları, kurulum sırasında omuz ceplerine kademeli olarak geçen, en yüksek yerleştirme kuvvetlerini azaltan ve düzgün, kontrollü oturma sağlayan-konik bir girişle tasarlanmıştır.
- Sesli Oturma Onayı:Klips kolları omuz tutma özelliklerine tam olarak geçtiğinde belirgin bir tıklama veya tıklama sesi duyulur ve operatörlere kurulumun doğru olduğu konusunda anında akustik geri bildirim sağlanır.
- Aşırı-Eklemenin Önlenmesi:Omuz arayüzüne dahil edilen mekanik durdurucular klipsin elastik sınırın ötesinde aşırı sapmasını önleyerek kurulum sırasında plastik deformasyona karşı koruma sağlar.
