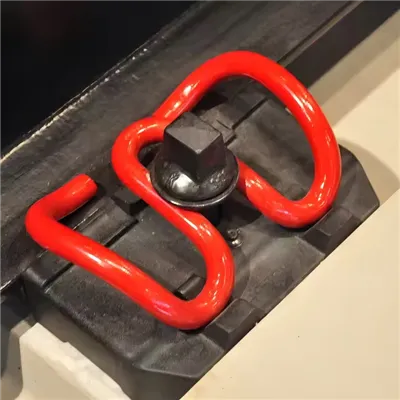

↵Ray skl Klipsli Bağlantı Sistemi
SKL (Spannkraftclip Lager) klipsi, balastsız hat uygulamalarında rayların beton traverslere doğrudan sabitlenmesi için tasarlanmış, önceden-montajlı bir elastik ray sabitleme sistemidir. Korozyona dayanıklı kaplamalara sahip yüksek-kaliteli yay çeliğinden üretilen bu-hepsi bir arada-montaj, kalıcı, bakım gerektirmeyen ray tutucusu sağlamak için bir germe klipsi, taban plakası ve yalıtım bileşenlerini entegre eder{-. Sabit sıkıştırma kuvveti ve tutarlı ayak ucu yükü performansı ile karakterize edilen sistem, üstün titreşim sönümleme, uzunlamasına ray sınırlama ve 100Ω·km ray devresi gereksinimlerini aşan elektrik yalıtım özellikleri sunar.
Teknik Özellikler:
| Model Tanımı | Hız Kategorisi | Aks Yükü Limiti | Sıkıştırma Kuvveti Aralığı | Birincil Başvuru | Uyumluluk Standartları |
|---|---|---|---|---|---|
| SKL-1 | 160 km/saat'e eşit veya daha az | 22.5t | 9-11kN | Bölgesel hatlar, hafif ulaşım | EN 13481-5, Tip A |
| SKL-3 | 160-200 km/saat | 25t | 10-12kN | Şehirlerarası-koridorlar | EN 13481-5, Tip B |
| SKL-12 | 200-300 km/saat | 25t | 11-13kN | Yüksek-hızlı ana hatlar | EN 13481-5, Tip C |
| SKL-15 | 120 km/saat'e eşit veya daha az | 30t | 12-14kN | Ağır nakliye | AREMA Bölüm 30, Tip D |
| SKL-24 | 250 km/saat'e eşit veya daha az | 27t | 13-15kN | Karışık trafik hatları | EN 13481-5, Tip E |
| SKL-30S | 160 km/saat'e eşit veya daha az | 22.5t | 9-11kN | Kıyı/deniz ortamları | ISO 12944 C5-M |
| SKL-HSR | 300-350 km/saat | 17t | 10-12kN | Özel HSR hatları | GB/T 33959 |
| SKL-SE | 200 km/saat'e eşit veya daha az | 25t | 11-13kN | Deprem bölgesi uygulamaları | JIS-E 1201 |
Uygulama Senaryoları
Yüksek-hızlı demiryolları için döşeme hattı sistemlerine birincil kurulum
Bakım erişiminin kısıtlı olduğu tünel bölümlerinde kullanılır
Üstün ray tutma özelliği sayesinde sismik bölgelerdeki uygulamalar
Entegre titreşim kontrolü ile köprü tabliyelerine yerleştirilmiştir
Karmaşık hat geometrisine sahip istasyon boğazlarında uygulama
Bakım ve Operasyonel Perspektif
- Balastlı ve balastsız hatlar arasındaki geçiş bölgeleri
- Darbe dayanımı arttırılmış hemzemin geçitler
- Ara sıra düşük-hızlı trafiğin olduğu depo ve dış hat alanları
- Gürültü azaltma gereksinimleri olan yükseltilmiş kılavuzlar
- Geçici kurulum özelliğine sahip bakım bypass yolları
