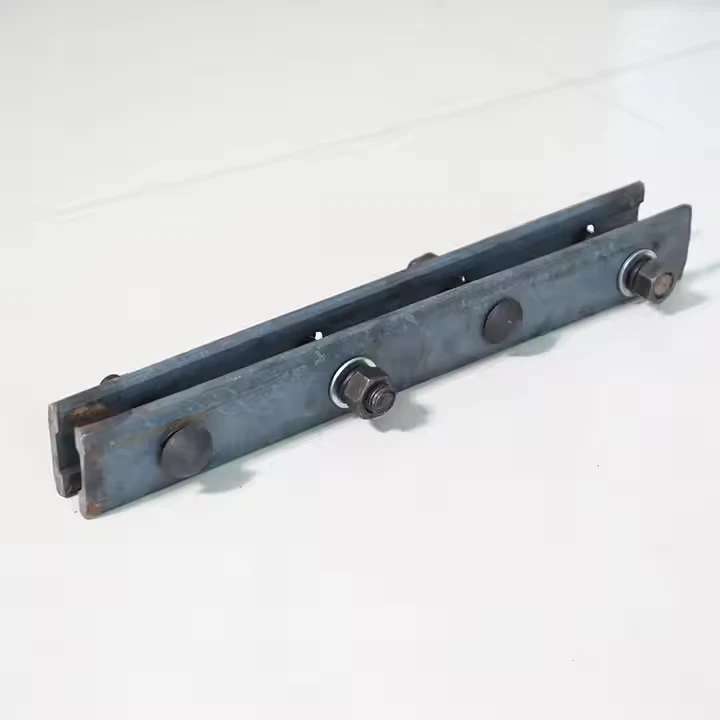

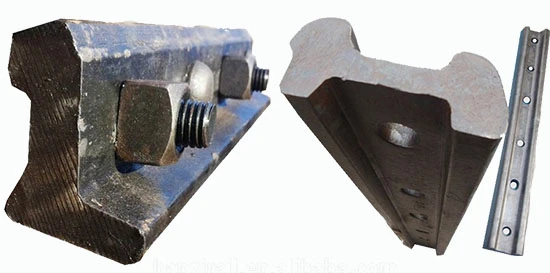

Demiryolu Bağlantı Sistemi - Bağlantı Plakası (Bağlantı Çubuğu)
Ray uçlarını güvenli bir şekilde bağlamak, sorunsuz yük aktarımı sağlamak, hizalamayı korumak ve standart, yalıtımlı ve riskli bağlantı uygulamalarında ray ömrünü uzatmak için tasarlanmış hassas-mühendislik ürünü bir ray ekleme bileşeni.
Teknik Özellikler:

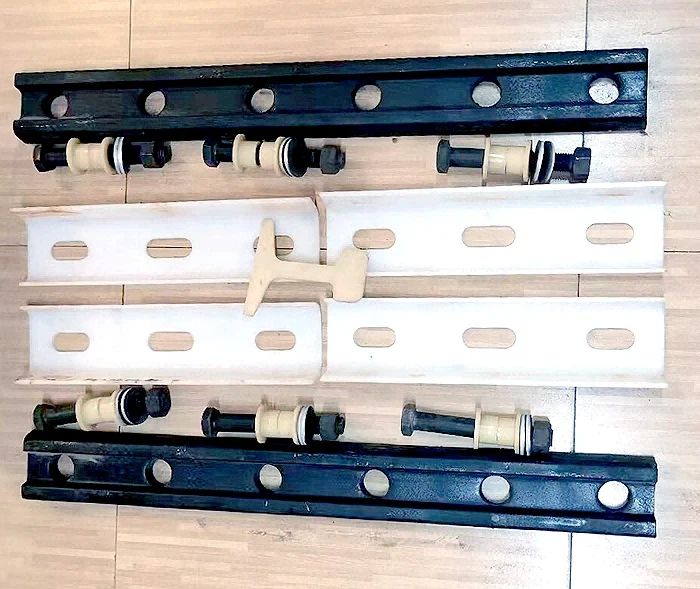

| Parametre | Standart Bağlantı Plakası | Yalıtımlı Bağlantı Plakası | Uzlaşma Balık Plakası |
|---|---|---|---|
| Standart | EN 13674-4, UIC 864-4 | EN 50122-1, IEC 61373 | AREMA, IRCA |
| Malzeme | 900A/1100 Kalite Çelik | Çelik + PA66/Naylon İzolatör | Mikro-alaşımlı Çelik |
| Uzunluk | 600 mm (4 delikli), 800 mm (6 delikli) | Standartla aynı | 900 mm (Konik) |
| Delik Çapı | 26 mm ±0,5 mm | 26 mm (Çelik), 28 mm (İzolatör) | 26/24 mm (Konik) |
| Cıvata Boyutu | M24 × 120 mm (8,8 Sınıf) | Yalıtımlı Kılıflı M24 | M24/M30 (Yüksek-Mukavemet) |
| Yüzey İşlem | Sıcak-daldırma Galvanizli (85μm'den büyük veya eşit) | Epoksi Kaplama + İzolasyon | Çinko-Nikel Alaşım Kaplama |
| Ağırlık (600mm) | 22 kg ±0,5 kg | 25 kg ±0,5 kg | 34 kg ±0,5 kg |
Temel Özellikler
Yüksek-Güçlü Bağlantı:Ray uçları arasında sürekli yük aktarımı sağlar.
Hassas İşleme:Mükemmel cıvata hizalaması ve kolay kurulum için CNC-delinmiş delikler.
Çok Yönlü Tasarımlar:Standart, yalıtımlı ve uzlaşmacı konfigürasyonlarda mevcuttur.
Korozyon Koruması:Zorlu ortamlarda uzun servis ömrü için gelişmiş kaplamalar.
Uygulamalar:
- Ana hat ve ağır-raylı demiryolu bağlantıları
- Sinyal blokları için yalıtımlı bağlantılar
- Farklı ray profilleri arasındaki bağlantıların dengelenmesi
- Katılım ve geçiş toplantıları
- Geçici yol ve inşaat bağlantıları
