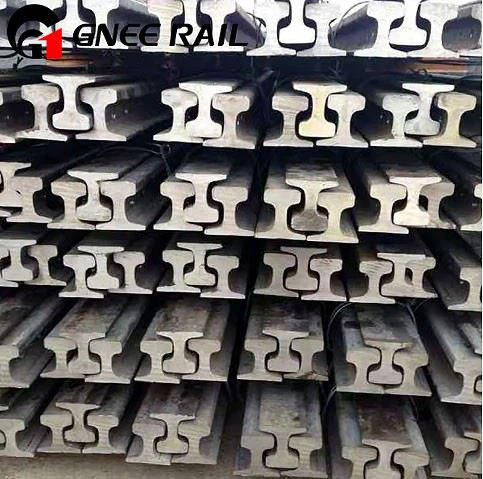

20LB ASCE Ray
ASCE 20 Ray, hafif raylı sistem uygulamaları için tasarlanmıştır ve Amerikan İnşaat Mühendisleri Derneği (ASCE) tarafından belirlenen standartlara uygundur. Öncelikle kentsel hafif raylı sistem ve tramvay sistemleri gibi çeşitli hafif raylı sistem geçiş sistemlerinde kullanılır. Bu ray türü düşük hızlı, kısa mesafeli raylı sistem taşımacılığı için uygundur ve genellikle yüksek hızlı veya ağır yük ana hat demir yolu uygulamalarında kullanılmaz.
GNEE Rail, ASCE20'den ASCE85'e kadar uzanan ASCE standartlarına uygun rayların üretiminde uzmanlaşmış profesyonel bir ray üreticisidir.
Bu nedenle, ihtiyacınız olan her türlü rayı üretebiliriz. Ve müşteri ihtiyaçlarına göre özelleştirebiliriz. Belirli ihtiyaçlarınız varsa, bizimle iletişime geçmekten çekinmeyin.
Çizim
Şartname
| Ray Tipi: | 20 LB ASCE Ray |
| Bölüm numarası: | 2040 |
| Nominal Ağırlık: | 20 lbs/yarda |
| Standart uzunluk: | 30' (20' de mevcut olabilir) |
| Standart Delme: | 5/8" çaplı deliklerle 2" x 4" |
| Ekleme Çubuğu Uzunluğu: | 16-1/8" |
| Ekleme Çubuğu Ağırlığı: | 6 lbs/kişidonanımla: 7lbs/pr |
| Ray Cıvatası: | 1/2" x 2-1/2" |
Mekanik özellikler
| Profiller - Mevcut notlar | 155 HB'den büyük veya eşit | 201 HB'den büyük veya eşit | 260 HB'den büyük veya eşit | 285 HB'den büyük veya eşit | 321 HB'den büyük veya eşit |
|---|---|---|---|---|---|
| ASCE20 | √ | ||||
| ASCE25, ASCE30% 2c ASCE40% 2c ASCE45% 2c ASCE50 | √ | ||||
| ASCE60% 2c ASCE75 | √ | √ | √ | ||
| ASCE80 | √ | √ | √ | √ | |
| ASCE85 | √ | √ |
Çelik Ray Tedarikçisi
