Demiryolu rayları olarak da adlandırılan çelik raylar, ulaşım sistemlerinde öncelikle demiryolu rayları için kullanılır. Yolcu trenleri, yük trenleri ve yüksek-hızlı demiryolu ağları veya metrolar için sağlam ve dayanıklı bir hat sağlayan demiryolu sistemlerinin önemli bir bileşenidirler.

Çelik Raylar Nasıl Kurulur?

Araştırma ve hazırlık

İlk adımçelik rayların takılmasırayların döşeneceği alanın araştırılmasıdır. Bu, arazinin eğiminin ölçülmesini, engellerin veya potansiyel tehlikelerin belirlenmesini ve rayların doğru yerleşiminin belirlenmesini içerir. Anket verileri, ray kurulumuna ilişkin ayrıntılı bir plan oluşturmak için kullanılır.

İnceleme tamamlandıktan sonra sahanın ray kurulumu için hazırlanması gerekir. Bu, alanın tüm kalıntılardan temizlenmesini, mevcut rayların kaldırılmasını ve düz ve sağlam olduğundan emin olmak için yüzeyin tesviye edilmesini içerir. Bu aşamada gerekli drenaj sistemlerinin de kurulması gerekir.

Uyuyanların döşenmesi

Bir sonraki adım, rayları yerinde tutan ahşap veya beton destekler olan traverslerin döşenmesidir. Traversler genellikle ray boyunca düzenli aralıklarla yerleştirilir ve aralarındaki mesafe, rayı kullanacak trenlerin ağırlığına ve hızına göre belirlenir.

Traversler doğru pozisyonda yerleştirilir ve aralarındaki mesafe ölçülür ve işaretlenir. Traversler daha sonra çiviler veya vidalar kullanılarak yere sabitlenir ve raylar traverslere bağlanır.

Rayların hizalanması

Raylar, mükemmel şekilde düz ve düz olmalarını sağlayan özel ekipman kullanılarak hizalanır. Bu ekipman, raylar arasındaki mesafeyi ölçmek için kullanılan ray göstergeleri ve rayların konumunu ayarlamak için kullanılan palet krikolarını içerir.

Raylar traverslerin üzerine dikkatlice konumlandırılmıştır ve raylar arasındaki mesafenin rayın tüm uzunluğu boyunca tutarlı olmasını sağlamak için ray ölçüleri kullanılmıştır. Ray krikoları daha sonra rayların konumunu ayarlamak için kullanılır ve rayların mükemmel şekilde hizalı ve düz olmasını sağlar.

Rayların bağlanması

Raylar hizalandıktan sonra, rayları bir arada tutan özel olarak tasarlanmış-konektörler olan ray bağlantıları kullanılarak bağlanırlar. Cıvatalı bağlantılar, kaynaklı bağlantılar ve yapıştırılmış bağlantılar dahil olmak üzere çeşitli ray bağlantı türleri vardır.

Cıvatalı bağlantılar en yaygın ray bağlantısı türüdür ve rayları cıvata ve somun kullanarak güvenli bir şekilde bağlamak için kullanılır. Kaynaklı bağlantılar da kullanılır ve kesintisiz bir bağlantı oluşturmak için rayların uçlarının birbirine kaynaklanmasını içerir. Yapıştırılmış bağlantılar daha az yaygındır ve rayları birbirine bağlamak için yapıştırıcı kullanılmasını içerir.

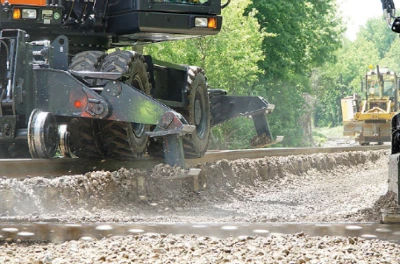

Balastın takılması

Balast, traverslerin altına ve etrafına döşenen kırılmış kaya veya çakıl tabakasıdır. Balast, trenlerin ağırlığının eşit şekilde dağıtılmasına yardımcı olur ve ray için sağlam, dayanıklı bir temel sağlar.

Balast, ray üzerine dökülerek ve eşit şekilde dağıtmak için bir yayıcı kullanılarak döşenir. Balast daha sonra özel ekipman kullanılarak sıkıştırılır, böylece sıkı bir şekilde paketlendiğinden ve düz olduğundan emin olunur.

Tamponlama ve tesviye

Balast yerleştirildikten sonra ray, özel ekipman kullanılarak sıkıştırılır ve dengelenir. Sıkıştırma, traverslerin etrafındaki balastın sıkıştırılması ve bunların yerinde sıkı bir şekilde tutulmasının sağlanması için bir makine kullanılmasını içerir.

Tesviye, rayların mükemmel seviyede ve düz olmasını sağlamak için lazer-güdümlü bir makinenin kullanılmasını içerir. Bu süreç, trenlerin hat boyunca güvenli ve sorunsuz bir şekilde seyahat edebilmesini sağlamak için gereklidir.

Test ve devreye alma

Son olarak rayın güvenli ve kullanıma hazır olduğundan emin olmak için test edilir ve devreye alınır. Bu, hattın tüm güvenlik standartlarını karşıladığından ve onu kullanacak trenlerin ağırlığını ve hızını destekleyebildiğinden emin olmak için bir dizi testin yapılmasını içeriyor.

Şu tarihte:GNEE RAYI, ağır ray, hafif ray, vinç rayı ve ray bağlantı elemanlarının yanı sıra eşleşen yüksek-performanslı ray klipsleri ve bağlantı çözümleri de dahil olmak üzere eksiksiz bir ray bileşenleri yelpazesi sağlama konusunda uzmanız. Sıkı kalite kontrol ve endüstri sertifikalarıyla desteklenen ürünlerimiz, uluslararası standartları ve çeşitli proje taleplerini karşılayacak şekilde tasarlanmıştır.
