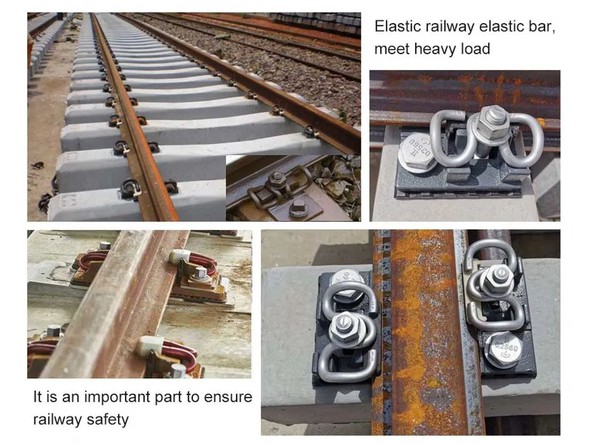

Ray klipsleriRaylar arasındaki güvenilir bağlantıyı uzun süre etkili bir şekilde garanti eden, rayın bütünlüğünü mümkün olduğunca koruyan, rayın traverslere göre dikey ve yatay yönlerde hareket etmesini önleyen ve rayın rayın güvenliğini sağlayan mesafe normaldir. Ayrıca tren tekerlekleri ile raylar sıkı bir temas halinde olduğundan titreşim kaçınılmazdır. Ray klipslerinin özel elastik yapısı aynı zamanda araçların geçmesi sırasında oluşan darbe enerjisini absorbe etmelerine ve şok emilimi etkisi elde etmelerine olanak sağlar. Ray klipsleri tekrarlanan alternatif gerilimler altında çalışır. Eğilme, burulma, yorulma ve korozyon gibi çeşitli etkiler taşırlar. Araçlar geçerken son derece yüksek anlık darbe yüklerine de dayanırlar, bu nedenle ray klipslerinin performans gereksinimleri çok katıdır.
SKL ve E tipi elastik ray klipsleri, demiryolu ray sistemlerinde temel sabitleme bileşenleridir; öncelikle rayları beton traverslere veya taban plakalarına güvenli bir şekilde bağlamak için kullanılırken sürekli ve stabil elastik sıkıştırma kuvveti sağlar.
SKL Ray klipsiŞartname
| İsim | SKL gerginlik kelepçesi |
| Malzeme | 60Si2MnA 60Si2CrA 55Si2Mn 38Si7 |
| Sertlik | 42-47HRC |
| Yorgunluk Ömrü | Dia.18 için kırılmadan 3 milyon döngüdür |
| Dia.20 için kırılmadan 5 milyon döngü | |
| Yüzey | düz (yağlı), Oksit siyahı, renkli boyama veya müşteri ihtiyacına göre |
| Standart | DIN17221, BS970, GB/T1222 |
Daha fazla bilgi için – Şimdi iletişime geçin!
E-tipi Ray klipsiŞartname
| İsim | E-tipi ray klipsi |
| Malzeme | 60Si2MnA 60Si2CrA 55Si2Mn 38Si7 |
| Sertlik | 44-48HRC |
| Yorgunluk Ömrü | Dia.18 için kırılmadan 3 milyon döngüdür |
| Dia.20 için kırılmadan 5 milyon döngü | |
| Yüzey | düz (yağlı), Oksit siyahı, renkli boyama veya müşteri ihtiyacına göre |
| Standart | DIN17221, BS970, GB/T1222 |
| Modeli | Çap | Malzeme | Baskı Altında | sıcak rulo | Ağırlık |
| E1609 | Ø16mm | 60Si2MnA | 950 kg'a eşit veya daha büyük | 44-48 | 0.43 kg/adet |
| E1809 | Ø20mm | 60Si2MnA | 950 kg'a eşit veya daha büyük | 44-48 | 0.61 kg/adet |
| E1813 | Ø18mm | 60Si2MnA | 950 kg'a eşit veya daha büyük | 44-48 | 0.62 kg/adet |
| E2001 | Ø20mm | 60Si2MnA | 950 kg'a eşit veya daha büyük | 44-48 | 0.80 kg/adet |
| E2009 | Ø20mm | 60Si2MnA | 950 kg'a eşit veya daha büyük | 44-48 | 0.80 kg/adet |
| E2039 | Ø20mm | 60Si2MnA | 950 kg'a eşit veya daha büyük | 44-48 | 0.80 kg/adet |
| E2007 | Ø20mm | 60Si2MnA | 950 kg'a eşit veya daha büyük | 44-48 | 0.80 kg/adet |
| E2055 | Ø20mm | 60Si2MnA | 950 kg'a eşit veya daha büyük | 44-48 | 0.80 kg/adet |
| E2056 | Ø20mm | 60Si2MnA | 950 kg'a eşit veya daha büyük | 44-48 | 0.80 kg/adet |
| E2063 | Ø20mm | 60Si2MnA | 950 kg'a eşit veya daha büyük | 44-48 | 0.80 kg/adet |
Daha fazla bilgi için – Şimdi iletişime geçin!
GNEE RAIL, E tipi ray bağlantı elemanları, W14 ray bağlantı sistemleri, metroya ray klipsleri, tramvay bağlantı elemanları, vinç ray klipsleri, ray bağlantısı için ray cıvataları ve bağlantı çubuğu, tüneller için vida çivileri, bağlantı plakaları ve beton halka bağlantı cıvatalarını tedarik eder. Bunlar esas olarak AREMA, IFI, ASTM, UIC standartlarına ve müşterilerden gelen diğer spesifikasyonlara uygundur.
