Demiryolu hattı için lastik ped nedir?

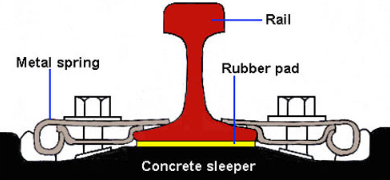

A lastik pedBir demiryolu hattı için ray ayağı ile travers veya taban plakası arasına yerleştirilen bir tür esnek ray yastığıdır. Ana rolü titreşimleri absorbe etmek, yükleri dağıtmak ve palet bileşenlerini korumak, böylece uzun vadeli stabilite, daha az bakım ve daha iyi sürüş konforu- sağlamaktır. Lastik pedler, elastik ray klipsleri, taban plakaları, ankraj cıvataları ve traverslerle birlikte çalışan eksiksiz bir ray sabitleme sisteminin önemli bir parçasıdır.
Lastik Pedlerin İşlevleri
Titreşim ve Şok Emilimi
- Geçen trenlerin veya vinç arabalarının etkisini azaltır.
- Traverslere, balastlara veya destekleyici yapılara iletilen dinamik kuvvetleri azaltarak aşınma ve yorgunluğu en aza indirir.
Yük Dağılımı
- Tekerlek yüklerini traversin veya taban plakasının daha geniş bir alanına yayar.
- Betonun çatlaması veya ahşabın ezilmesi gibi lokal hasarları önler.
Raylı Koltuk Koruması
- Ray ayağını beton veya çelikle doğrudan temastan korur.
- Ray-travers arayüzünde bağlantı elemanının gevşemesini ve aşınmasını azaltır.
Gürültü ve Titreşim Azaltma
- Kauçuğun esnekliği ray gürültüsünü ve yapıdan kaynaklanan-titreşimi azaltarak yolcuların ve çalışanların konforunu artırır.
Opsiyonel Elektrik Yalıtımı
- Bazı lastik pedler, elektrikli raylar için kritik olan başıboş akımları önleyecek şekilde tasarlanmıştır.

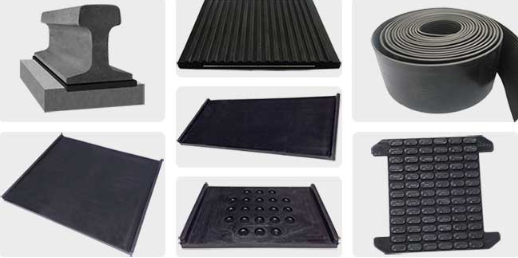

Ray Lastik Pedi Malzemeleri
Demiryolu raylarında titreşim sönümleme ve izolasyon için kullanılan ray lastik yastıkları, öncelikle doğal kauçuk (NR) ve stiren-bütadien kauçuğu (SBR) gibi elastomerik malzemelerden üretilir ve genellikle aşınma direnci için harmanlanır. Temel malzemeler arasında hava koşullarına dayanıklılık için EPDM, yağa dayanıklılık için kloropren ve yüksek-esneklik uygulamaları için termoplastik poliüretan (TPU) veya EVA yer alır.
| Hammadde | Kauçuk, EVA, TPEE, HDPE |
| Standart | UIC, AREMA, TB/T2626-95 |
| Başvuru | 43kg/m, 50kg/m, 60kg/m, 75kg/m,115RE, UIC54, UIC60, S49 |
| Model numarası | 43-7-7, 43-10-7, 50-7-9, 50-10-9, 60-10-17, 60-12-17 |
| Çalışma sıcaklığı | -50~70 derece |
| Sertifika | MSDS, ROHS, REACH |
| Notlar | Temiz ve havalandırılmış bir yerde saklanmalıdırlar. Doğrudan güneş ışığına maruz kalmayın ve ısı kaynağından ve kimyasal reaktiflerden uzak tutun. Yağa, organik solvente ve diğer kimyasallara dokunmayın. Yasaklanan teşhir. |
Ray rayı yastığının kalınlığı nedir?
Ray yastığının kalınlığı ray tipine, travers tipine, aks yüküne ve ray uygulamasına bağlıdır ve esnekliği, yük dağılımını ve titreşim sönümlemeyi dengelemek için seçilir.
| Parça Türü | Ray Ağırlığı / Kategorisi | Tipik Ped Kalınlığı | Notlar |
|---|---|---|---|
| Hafif demiryolu | 8–30 kg/m | 3–6 mm | Düşük ila orta dereceli aks yüklerinde kullanılır; genellikle kauçuk veya ince kompozit pedler |
| Ağır demiryolu | 38–60 kg/m (UIC50/54/60, EN, AREMA/ASCE) | 6–9 mm | Daha sert veya daha kalın pedler daha yüksek yükleri kaldırabilir ve daha iyi titreşim kontrolü sağlar |
| Vinç / endüstriyel raylar | QU70–QU120, DIN 536 A55–A120 | 10–12 mm | Çok yüksek dikey ve yanal kuvvetler için tasarlanmıştır; genellikle kauçuk-metal veya kompozit pedler |
Temel Hususlar
- Aks Yükü: Daha yüksek yükler, travers veya taban plakasının hasar görmesini önlemek için daha kalın veya daha sert pedler gerektirir.
- Ray Türü ve Hızı: Yüksek-hızlı veya ağır-hareket rayları, aşırı-yumuşama olmadan titreşim sönümlemesi için kalınlığı optimize edilmiş pedlere ihtiyaç duyabilir.
- Travers Tipi: Beton traversler genellikle biraz daha kalın veya daha sert pedler kullanır; ahşap traversler daha ince, daha esnek pedler kullanabilir.
- Çevresel Koşullar: Aşındırıcı veya zorlu koşullarda, performansı korumak için kalınlıkları ayarlanarak pedler güçlendirilebilir veya kaplanabilir.
Profesyonel bir kauçuk raylı ped üreticisi olarakGNEE RAYIçeşitli standartlarda kauçuk ray pedleri ve diğer ray bağlantı elemanları üretebilir. Demiryolu hattı inşa etmek istiyorsanız bizimle iletişime geçmekten çekinmeyin, her türlü kauçuk ray pedini farklı malzemelerle tedarik edebiliriz. İhtiyaç duyulması halinde kişiye özel kauçuk ray ped üretimi de yapabilmekteyiz.
buraya tıklayınGNEE RAIL'in ayrıntılı ürün kataloğunu edinmek için.
