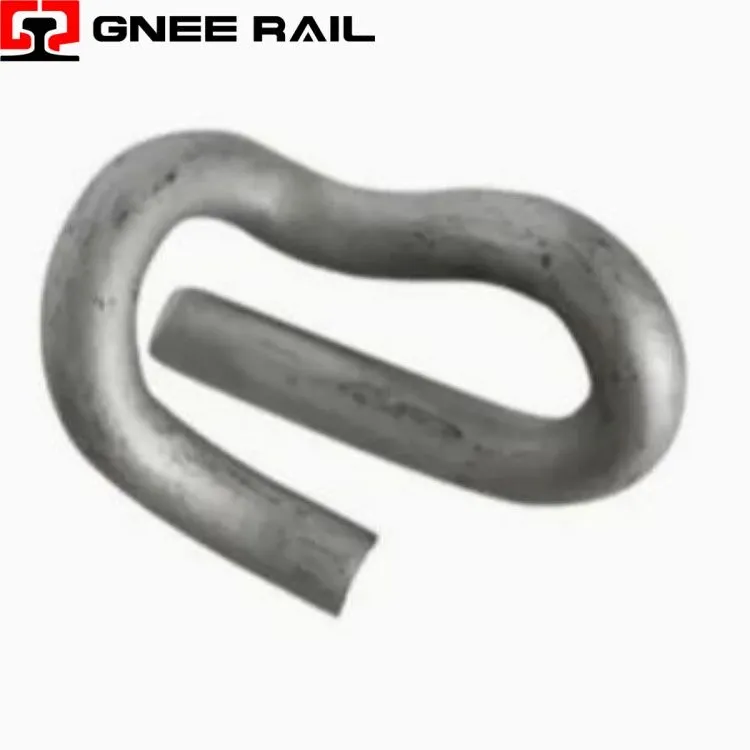

Ray E Klipsli Sabitleme Sistemi
Demiryolu E-Klipsi, yüksek-kalite yay çeliğinden yapılmış dövme elastik bir ray bağlantısıdır. Benzersiz E-şekilli geometrisi, dinamik tren kuvvetleri altında rayları traverslere karşı tutmak için sabit ayak ucu yükü sağlar. Cıvata veya diş olmadan, titreşimleri absorbe etmek, ray sürünmesine direnmek ve gösterge stabilitesini korumak için elastik sapmaya güvenir. Dünya çapında ağır-taşıma, yolcu ve transit yollarda yaygın olarak kullanılmaktadır.
Teknik Özellikler:
| Parametre | Tanım | Tipik Değer |
|---|---|---|
| Malzeme | EN 10089 veya eşdeğerine göre yay çeliği | 60Si2Mn / 51CrV4 |
| Tel çapı | Standart yuvarlak çubuk çapı | 16 mm – 20 mm |
| Ayak parmağı yükü | Takılan klips başına sıkma kuvveti | 10 – 14kN |
| Yorgunluk ömrü | Kırık riskinden önceki döngüler | 5 milyondan büyük veya eşit |
| Uygulama rayı türleri | UIC / BS / AREMA profilleri | UIC54, 115RE, BS113A |
| Yüzey kalitesi | Korozyona karşı koruma tipi | Yağ daldırma / Çinko kaplama |
| Çalışma sıcaklığı | Ortam parça aralığı | -40 dereceden +60 dereceye kadar |
Kurulum ve Bakım Perspektifi:
- Milyonlarca tekerlek yükü döngüsünden sonra bile sıkma kuvvetini korur.
- Keskin virajlarda rayın devrilmesini ve mastarın genişlemesini önler.
- Cıvatalı sistemler gibi kademeli gevşeme olmaz; elastik tasarım kendiliğinden-kilitlenir.
- Gevrek kırılma olmadan ani darbe yüklerine dayanır.
- Başarısız-güvenli tasarım: klipsin gözle görülür kaybı, değiştirilmesi gerektiğini gösterir.
Bakım ve Operasyonel Perspektif
- Tek-parçalı yapı, sahadaki gevşek küçük parçaları ortadan kaldırır.
- Yalnızca hidrolik veya manuel gergi aleti kullanılarak monte edilir.
- Uygulama sırasında tork anahtarı veya sıkma kalibrasyonu gerekmez.
- Sapma sınırlar dahilinde kalırsa çıkarılabilir ve yeniden kullanılabilir.
- Basit geometri oryantasyonu nedeniyle hatalı montajı önler.
