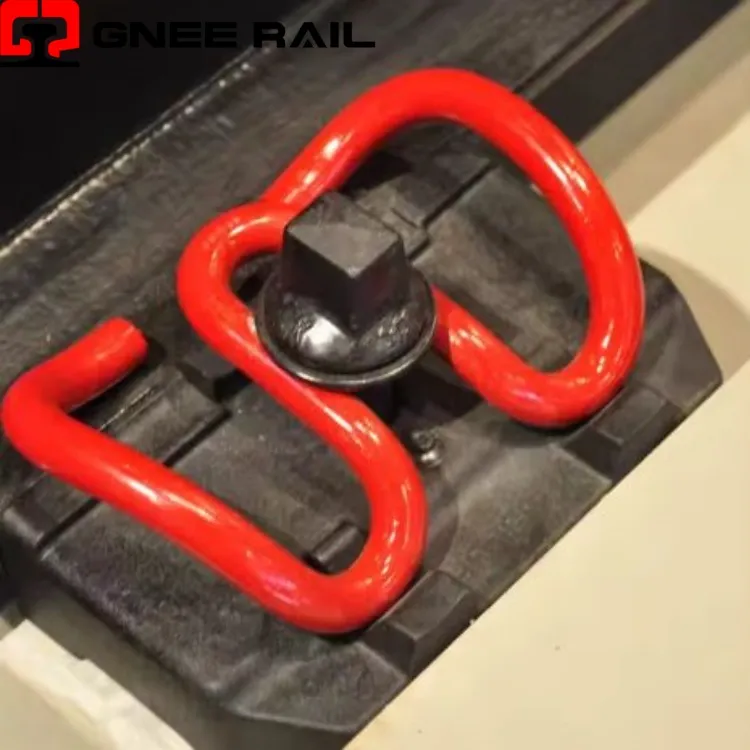

Ray skl Klipsli Bağlantı Sistemi
SKL klipsi, kendine özgü çift-helezon yaylı gövdeye sahip,-dişsiz, elastik bir ray bağlantı elemanıdır. Yüksek-kaliteli yay çeliğinden yapılmıştır ve elastik sapma yoluyla sabit ayak ucu yükü oluşturur. Klips, ray ayağını beton traverslere karşı güvenli bir şekilde tutmak için açılı bir kılavuz plakası ve bir vida ucu ile çalışır. Modern yüksek-hızlı ve ağır-demiryolları için standart bir bağlantı sistemidir.
Teknik Özellikler:
| Parametre | Standart Gereksinimi | Tipik Değer |
|---|---|---|
| Klip tipi ailesi | SKL serisi | SKL-12 / SKL-14 / SKL-21 |
| Tel çapı | Yaylı çelik çubuk | 13,0 mm ± 0,2 mm |
| Çelik kalitesi | EN 10089 standardı | 60Si2CrA / 51CrV4 |
| Yüzey koruması | Korozyon önleyici{0}}kaplama | Çinko kaplama / Oksit siyahı |
| Kurulum sapması | Çalışan bahar seyahati | 11 mm ± 1 mm |
| Minimum ayak parmağı yükü | Belirtilen sapmada | Klip başına 10 kN |
| Maksimum ayak parmağı yükü | Belirtilen sapmada | Klip başına 14 kN |
| Yorulma gereksinimi | Kırık olmadan | 5 milyon döngü |
Kurulum ve Bakım Perspektifi:
- Özel ray adaptörleri gerektirmeden doğrudan döküm omuzlara sığar
- UIC54 ve UIC60 dahil çoğu uluslararası demiryolu profiliyle çalışır
- Ray tabanı eğimine uygun özel kılavuz plakası açısı gerektirir
- Hem yalıtımlı hem de-yalıtımsız sabitleme düzenekleriyle uyumludur
- Standart bileşenler, farklı tedarikçilere ait birden fazla travers tipine uygundur
Bakım ve Operasyonel Perspektif
- -40 dereceden +60 dereceye kadar aşırı sıcaklık değişimlerinde sürekli kelepçeleme sağlar
- Hem dikey tekerlek yüklerini hem de yanal palet kuvvetlerini aynı anda emer
- Yalıtımlı kılavuz plakalarla kullanıldığında elektrik direncini korur
- Tekrarlanan ağır aks geçişlerinden sonra bile kalıcı deformasyona karşı dayanıklıdır
- Cıvatalı mekanik bağlantıların aksine titreşim altında gevşemez
