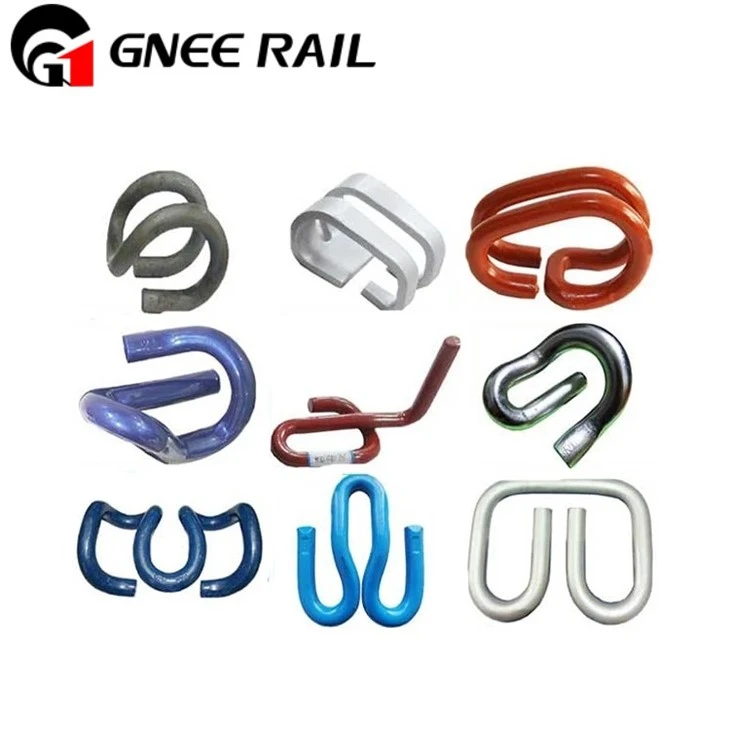

Tip I Ray Klipsi
ω şeklinde olan GNEE tip I elastik klipsler, demiryolu altyapısında önemli yükseklik ayarlamalarına duyulan ihtiyacı karşılamak için geliştirilmiştir. Tip I klipsler, 50 kg/m raylar kullanan demiryolları için uygundur.
Tip I elastik klipsler A ve B olmak üzere iki tipe ayrılır. Tip A klipsler, 9 mm elastik hareketle klips başına 8 kN'lik bir sıkıştırma kuvveti uygularken, Tip B klipsler, 8 mm elastik hareketle klips başına 9 kN'lik bir sıkıştırma kuvveti uygular. Altındaki ray pedinin statik sertliği 90 ila 120 kN/mm arasında değişir.
Tip I ve II Ray Klipsi spesifikasyonu
| Bağlantı türü | Tip I Ray Klipsi | Tip I Ray Klipsi ayarlandı | Tip II Ray Klipsi | ||
| Başvuru koşulları | <120 km/h | 120-200 km/saat | Başvuru koşulları | ||
| Geleneksel direnç bölümü | |||||
| Standart | TB/T 1495 | TB 1911 | TB/T3065 | ||
| Uygulanabilir Ray Travers Tipi | Tip I ve II beton omuzlar | Tip Ⅲ beton omuzlar | |||
| Ray Klipsi | Tip | A tipi | B tipi | A tipi | Tip II |
| Sıkma kuvveti | 8 kN | 9 kN | 8 kN | 10 kN | |
| Esneme aralığı | 9 mm | 8 mm | 9 mm | 10 mm | |
| Sabitleme yöntemi | Ray Cıvata Bağlantısı | ||||
| Sıkma torku | Yaklaşık 80 ila 120 Nm yaklaşık 120 ila 150 Nm (küçük yarıçaplı bölüm) | yaklaşık 100-140 Nm | |||
| Ray uzunlamasına direnci | >7,5 kN | >9 kN | |||
| Ray Yastığı | Ayarlamak | Ray ve travers arasında tek katlı kauçuk ray pedi | |||
| Örnek | 60-10-11 | 60-10-17 60-12-17 | |||
| Boyut | 185×149×10 | 190×149×10(12) | |||
| 90-120 kN/mm | 55-80 kN/mm | ||||
| Standart | TB/T2626 | ||||
| Çelik Ray Yüksekliği | Ray yüzey yüksekliği | 186mm | |||
| 10 mm | 20 mm | 10 mm | |||
| Pozisyonu ayarlayın | Rayların altında, ray pedinin yüksekliğini ayarlayın | ||||
| ölçü | miktarı ayarla | -8-+12 mm | -12-+8 mm | ||
| ayarlama yöntemi | Farklı sayıda gösterge ve bölme yuvasını değiştirerek ayarlayın | ||||
| seviyeyi ayarla | 2mm | ||||
