Açıklama
Teknik parametreler

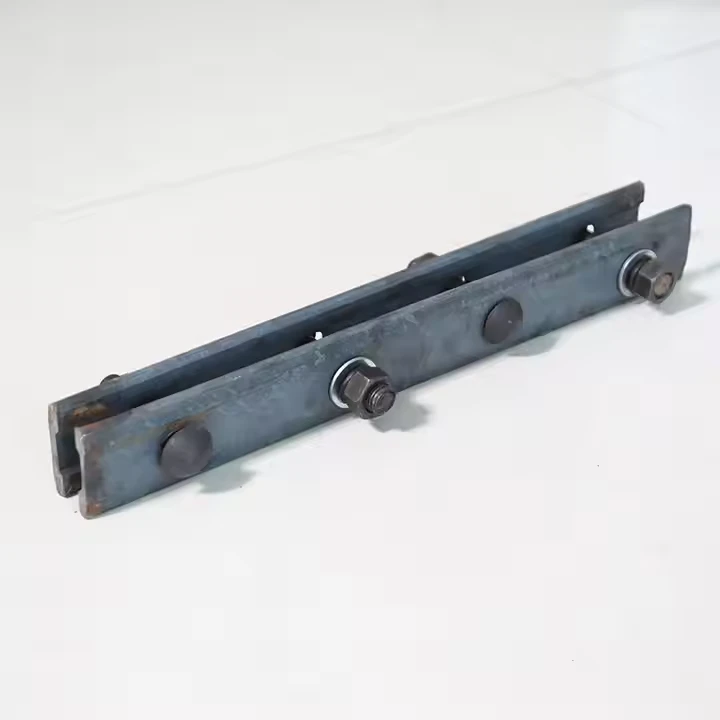

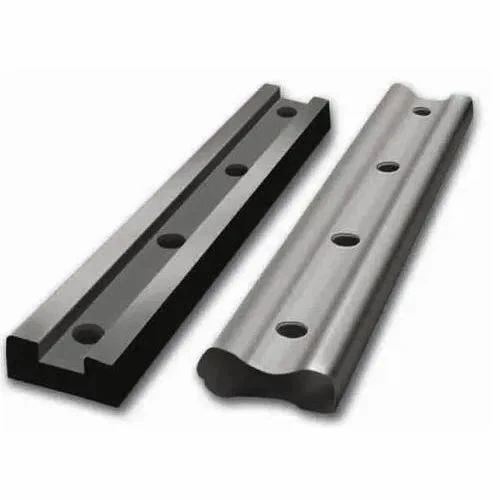

Demiryolu Balık Tabağı / Ek Çubuk Belirtileri
| Özellik / özellik | Açıklama ve Birincil İşlev | Türler ve Tasarım Varyasyonları |
|---|---|---|
| Birincil isim | Balık Plakası (İngiltere/Commonwealth) | Splice Bar (Kuzey Amerika) |
| Tipik malzeme | Orta karbon çelik veya yüksek mukavemetli düşük alaşım (HSLA) çelik. | Genellikle artan mukavemet ve aşınma direnci için işlenir -. |
| Cıvata delikleri | Balık cıvataları için tipik olarak 4 veya 6 delik. Delik tasarımı, stres konsantrasyonlarını önlemek için kritiktir. | Oval delikler: Rayların termal genişlemesine/kasılmasına izin verin. Dairesel delikler: Kelepleme kuvvetini kontrol etmek için omuzlu cıvatalarla kullanılır. |
| Ortak türler | 1. Standart balık plakası: en yaygın ray eklemleri için. | 2. Balık Plakası Uzlaşma: İki farklı demiryolu bölümüne katılmak için kullanılır (örn., UIC 54 ila UIC 60). |
| Özel türler | 4. Yalıtımlı balık plakası: İzleme malzemeleri, yol devre sinyallemesi için elektrikli sürekliliği kırmak için. | 5. Heavy - Görev / Güçlendirilmiş Balık Plakası: Yüksek için daha kalın ve daha güçlü - B'ye yaklaşan eklemler gibi stres alanları |
Temel işlevler ve önem:
- Hizalamayı korumak:Birincil iş, pürüzsüz ve güvenli bir sürüş sağlamak için iki ray uçlarını mükemmel dikey ve yatay hizalamada tutmaktır.
- Transfer Yükü:Tekerlek yükünü bir ray bölümünden diğerine iletir, etkiyi en aza indirir ve ekleme daldırır.
- Direnç Kuvvetleri:Geçen trenlerin neden olduğu bükülmeye ve kesme kuvvetlerine direnmelidir.
- Genişlemeye uyum sağlayın:Tasarım (özellikle oval cıvata delikleri), eklemin tehlikeli iç gerilimler oluşturmadan sıcaklık değişiklikleriyle genişlemesini ve büzülmesini sağlar.
GNEE - Profesyonel Tedarikçi
