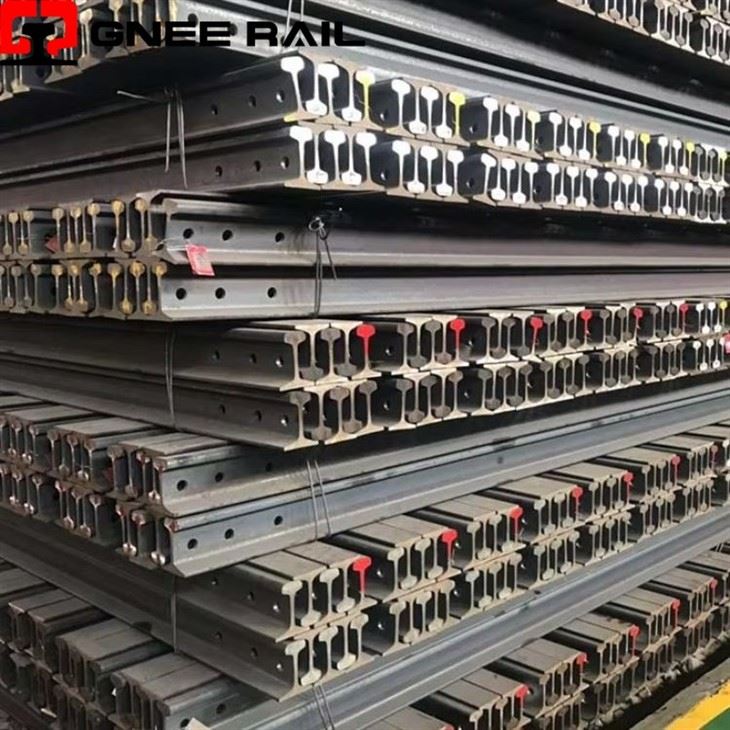

A75 Vinç Rayı - Avrupa DIN 536 standardı
Yılların ihracat tecrübesine sahip önde gelen A75 vinç rayı tedarikçisi olarak,GNEE RAYIküresel endüstriyel projelere özel olarak tasarlanmış yüksek-kaliteli vinç rayları üretip tedarik ediyoruz. DIN 536 A75 vinç rayı, ağır yük işlemleri için tasarlanmış{-çok aranan bir profildir.
Avrupa DIN 536 standardına sıkı sıkıya uygun olarak üretilen A75 Vinç Rayımız, kaldırma ekipmanınız için optimum stabilite, aşınma direnci ve uzun hizmet ömrü sağlar.
Hızlı Genel Bakış:
- Standart: Avrupa DIN 536-1
- Profil: A75 profil (Geniş taban, alçak ağırlık merkezi)
- Ağırlık: 56,2 kg/m
- Uzunluk: 10m, 12m veya özelleştirilmiş
A75 Vinç Rayı Nedir?
A75 Vinç RayıDIN 536 P1:1991 standardına göre tasarlanmış, 56,2 kg/m ağırlığında, ağır-işe uygun, düz-tabanlı bir çelik raydır. Bunlar"A" tipi raylar(genellikle DIN rayları veya A Serisi vinç rayları olarak anılır) vinç pistleri için özel olarak tasarlanmıştır. Standart demiryolu raylarının aksine, A75 çelik ray daha geniş bir tabana ve daha düşük bir yüksekliğe sahiptir. Bu özel A75 ray profili tasarımı, daha geniş bir temas yüzeyi sağlayarak yapısal temellere uygulanan basıncı azaltır ve vinç tekerleklerinin düzgün hareket etmesini sağlar.
DIN 536 A75 Ray Özellikleri ve Boyutları
Detaylı A75 Ray Boyutları ve Boyutları:
| Profil | Standart | Boyutlar mm | Bölüm S | Kütle m | ||||
|---|---|---|---|---|---|---|---|---|
| H | B | C | E | cm² | kg/m | |||
| AVRUPA STANDARDI DIN 536 P1:1991 | ||||||||
| A75 | DIN 536 | 85 | 200 | 75 | 45 | 71,60 | 56,20 | |
İster yeni liman inşaatı için A75 pist bölümlerine, ister tesis yükseltmeleri için A75 raylarına ihtiyacınız olsun, DIN Vinç Rayları Avrupa Standartlarına uygunluk, evrensel uyumluluk ve güvenliği garanti eder.
DIN 536 A75 Vinç Ray Malzemeleri ve Sertliği
Ağır iş çevrimleri altında A75 vinç rayının (56,2 kg/m) yapısal bütünlüğünü ve uzun ömürlülüğünü sağlamak için doğru malzeme kalitesinin seçilmesi çok önemlidir. göreDIN 536-1:1991 standardıA75 rayları öncelikle çekme mukavemeti ve sertlik gerekliliklerine göre iki malzeme sınıfına ayrılır.
Küresel tedarik ve teknik uyumluluğu kolaylaştırmak için orijinaller arasındaki ilişkiDIN kaliteleriVeeşdeğer Çin Ulusal Standardı (GB) malzemeleriaşağıda özetlenmiştir:
| DIN 536 Kalitesi | GB Eşdeğeri | Çekme Dayanımı (Rm) | Yüzey Sertliği (HB) | Tipik Uygulama |
| 700. Sınıf | 50 dakika / U71 | 690 MPa'dan büyük veya ona eşit | ~200 – 240 HB | Orta-yüklü endüstriyel raylar ve standart atölyeler. |
| Sınıf 900 (900A) | U71Mn | 880 MPa'dan büyük veya ona eşit | 260 – 300 HB | Yüksek-frekanslı ağır yükler, limanlar ve çelik fabrikaları. |
- Kusursuz Değiştirme:GB U71Mn, sektörde-DIN Grade 900'e eşdeğer olarak tanınmaktadır. Her iki malzeme de neredeyse aynı kimyasal bileşimleri (%0,60–0,82 Karbon ve %0,80–1,50 Manganez) ve mekanik özellikleri paylaşmaktadır.
- Aşınma Direnci:A75 profiller için Grade 900 / U71Mn, 7/24 sürekli işlemler için tercih edilen seçimdir; çünkü daha yüksek sertliği, tekerlek yükleri altında "mantarlaşmayı" ve plastik deformasyonu önler.
- Yapısal Güvenilirlik:Bu manganez çelik alaşımları, liman portal vinçleri ve ağır metalurjik imalat için gereken en uygun tokluk ve yorulma direnci dengesini sağlar.
A75 Vinç Rayı Nerelerde Kullanılır?
A75 vinç rayı(DIN 536) öncelikli olarak endüstriyel ortamlardaki tramvay sistemleri ve vinç pistleri için ağır-işe uygun, geniş-tabanlı bir ray olarak kullanılır. Genellikle nakliye limanlarında, konteyner terminallerinde (STS/RTG/RMG vinçleri), tersanelerde, çelik fabrikalarında ve otomatik depolarda (AS/RS) bulunur. Yüksek yük-taşıma stabilitesi ve dayanıklılık sağlar.
Kaldırma Ekipmanları
A75 Vinç Rayı dinamik ve sürekli kaldırma operasyonlarını destekleyecek şekilde tasarlanmıştır. Yoğun dış mekan ortamlarında çalışan devasa gezer vinçler, yüksek-kapasiteli portal vinçler ve çok yönlü yarı-yarı portal vinçler için birincil yer veya yükseltilmiş ray olarak yaygın şekilde kurulur.
Endüstriyel Tesisler
A75 rayının özel malzeme bileşimi, genellikle dökümhanelerde ve ağır montaj atölyelerinde görülen aşırı çalışma koşullarına dayanabilmesini sağlar. Ayrıca, A75 Çelik Vinç Rayına yer altı veya yerüstü madenlerinde ve metalurji tesislerinde oldukça güvenilmektedir.
Liman ve Denizcilik
Modern limanlar ve terminaller, devasa küresel yük hacimlerini idare edebilmek için tavizsiz bir altyapıya ihtiyaç duyar. GNEE'nin DIN Standart Vinç Rayı, büyük gemi bloklarını taşımak ve liman kenarındaki ağır Goliath vinçlerine rehberlik etmek için büyük tersanelerde yaygın olarak kullanılmaktadır.
GNEE RAYIDIN 536 A75 vinç raylarını tamamen Alman endüstri standartlarına uygun olarak üretmektedir. Uzun-süreli endüstriyel operasyonlar için mükemmel sertlik, aşınma direnci ve ağır yük{-taşıma performansı sunan yüksek-kaliteli malzemeleri benimsiyoruz. A75 raylarımız hassas boyut toleransı, pürüzsüz yüzey ve sağlam yapısal profile sahiptir, vinç kurulumuna mükemmel uyum sağlar ve çalışma titreşimini ve bakım maliyetlerini azaltır.

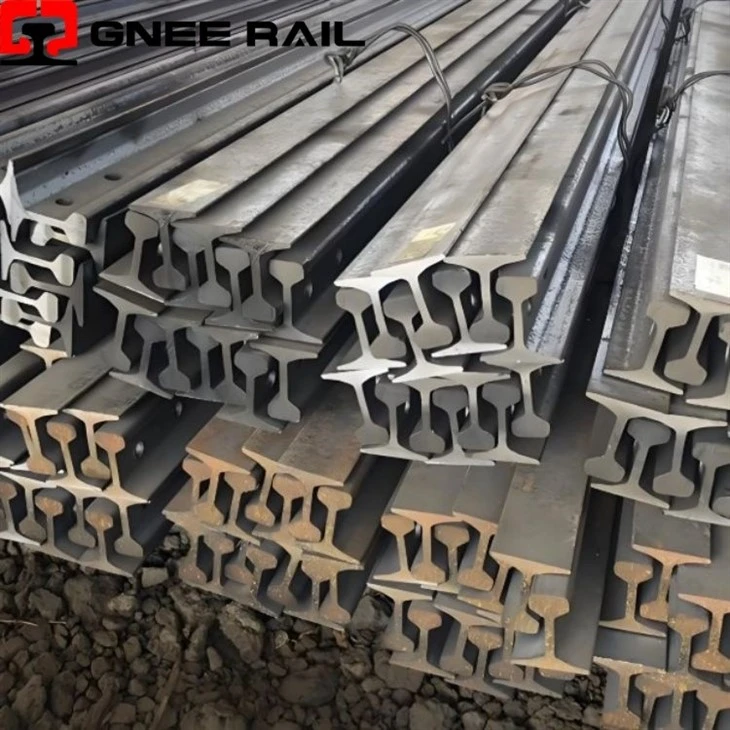

Paketleme ve nakliyeVinç Rayı A75
GNEE RAYIA75 Vinç Raylarının yapısal bütünlüğünü ve yüzey kalitesini korumak için profesyonel endüstriyel paketleme ve lojistik uygulamaktadır (56,2 kg/m) uluslararası transit sırasında. Benzersiz 200 mm genişlikteki-alt geometriye uyum sağlamak için özel paketleme ve yükleme stratejileri kullanıyoruz ve her gönderinin tesisinize ulaşmasını sağlıyoruz.
| Kategori | Temel Gereksinimler ve Çözümler |
| Ambalajlama | Yüksek-gerilime sahip çelik kayışlarla paketlenmiştir; hasarsız kullanım için güçlendirilmiş kaldırma halkaları veya naylon askılar içerir-. |
| Koruma | Deniz taşımacılığına yönelik-korozyon önleyici yağ kaplama; darbe hasarını önlemek için isteğe bağlı su geçirmez ambalaj ve koruyucu uç kapakları. |
| Yükleme Modu | Konteynerler (20GP/40GP)ahşap destek ile.Toplu/Düz Raf:18 m'ye kadar uzunluklar için. |
| Dokümantasyon | DIN 536'ya göre Değirmen Test Sertifikasını (MTC), ayrıntılı Paketleme Listesini ve gümrükler için Menşe Sertifikasını içerir. |
| Özel Hizmetler | Proje uzunluklarına göre hassas kesim ve doğrudan fabrikamızdan sağlanan özel sabitleme kitleri. |
Varış limanınıza ilişkin bir navlun teklifi veya ayrıntılı bir yükleme planı almak için lütfenbize Ulaşın.
Diğer Vinç Ray Profilleri
GNEE RAYIA45'ten A150'ye kadar tüm standart profilleri kapsayan, A75'in ötesinde kapsamlı bir DIN 536 Tip A vinç rayları yelpazesi sunar. Bu raylar geniş bir tabana, alçak ağırlık merkezine ve kalın ağ yapısına sahiptir ve ağır hizmet tipi vinç sistemleri için mükemmel denge ve-yük taşıma kapasitesi- sağlar. 900A ve 700A gibi çeşitli çelik kalitelerinde mevcut olan DIN A-tipi raylarımız tavan ve portal vinç uygulamalarına yönelik katı Avrupa standartlarını karşılar. İster hafif hizmet atölyeleri ister ağır sanayi limanları için hassas, yüksek{12}}kaliteli DIN vinç rayı çözümleri sunuyoruz.
A75 çelik ray: Sık Sorulan Sorular
S1: A75 vinç rayının boyutları nelerdir?
A75 vinç rayı, Avrupa DIN 536 P1:1991 standardına göre üretilmiş, yaygın olarak kullanılan-bir ağır hizmet rayıdır. Temel boyutları 75 mm'lik kafa genişliği, 200 mm'lik taban genişliği, 85 mm'lik yükseklik ve 45 mm'lik ağ kalınlığıdır. Rayın standart ağırlığı 56,2 kg/m'dir.
S2: Metre başına a75 ray ağırlığı nedir?
C: Avrupa standardına göre a75 rayının metre başına teorik ağırlığı tam olarak 56,2 kg'dır.
S3: DIN 536 standardında "A75" ne anlama geliyor?
A: DIN 536 Standardı A75 Vinç Rayında "A", spesifik ray profil şeklini (geniş taban, düz kafa) belirtir ve "75", ray kafasının tam genişliğini yani 75 milimetreyi belirtir.
S4: A75 vinç rayı ne için kullanılır?
A75 vinç rayı, DIN 536 standardına göre tasarlanmış, ağır-işe uygun, geniş-tabanlı bir raydır ve öncelikli olarak portal vinçlerin, üst köprü vinçlerinin ve liman arabası raylarının montajı için kullanılır. Yüksek-yük taşıma kapasitesiyle tanınan bu ürün, nakliye terminalleri, çelik fabrikaları ve ağır mühendislik depoları gibi ortamlarda çok önemlidir.
S5: A75 vinç rayı klipslerini raylarla birlikte sağlayabilir misiniz?
C: Evet, profesyonel bir A75 vinç rayı tedarikçisi olarak GNEE RAIL, özelleştirilmiş A75 vinç rayı klipsleri, sürekli lastik pedler, bağlantı plakaları ve taban plakaları dahil olmak üzere tam bir sabitleme sistemi seti tedarik etmektedir.
Şimdi iletişime geçin
ISO 9001 sertifikalı bir üretici olarak,GNEE RAYIA75 vinç rayının her partisinin küresel standartları karşılamak için sıkı Ultrasonik Testlerden (UT) ve kimyasal analizlerden geçtiğini garanti eder. Birinci sınıf raylar sağlamanın ötesinde, hassas delme ve açılı kesme gibi özel işleme hizmetlerinin yanı sıra mükemmel şekilde eşleşen sabitleme aksesuarları (klipsler, pedler, plakalar) sunarak uçtan uca-ray çözümleri sunuyoruz.
Büyük boyutlu profiller için güvenli, özel küresel nakliye sağlayan özel lojistik ekibimizin desteğiyle, tüm altyapı projenizi desteklemek için diğer uluslararası standart demiryolu ve DIN Vinç Raylarını da stoklayıp tedarik ediyoruz.
