Açıklama
Teknik parametreler

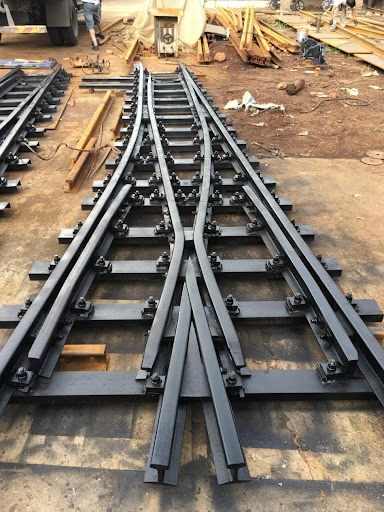

Demiryolu Katılımı (Demiryolu Anahtarı) Teknik Özellikler
| Kategori | Spesifikasyon | Standart/Referans |
|---|---|---|
| Türler | - Tek kayma (60 kg/m ray) - Çift kayma (UIC 60) - Elmas geçişi (90 derece açı) |
UIC 720, Arema Şekil 5-2-1 |
| Malzeme | -Raylar: R350HT kafa sertleştirilmiş çelik (EN 13674-1) - Kurbağa: MN13 Östenitik Çelik (ASTM A128) - taban plakaları: qt500-7 sünek demir (tr 1563) |
EN 13674, ASTM A128 |
| Geometrik parametreler | - Katılım yarıçapı: 120m ila 5000m - Maksimum hız: • Ana rota: 220 km/s • Diverning Rota: 80 km/s |
UIC 720, TSI Inf 130/2014 |
| Mekanik Özellikler | - Switch rail fatigue life: >3m döngüler - Frog impact resistance: >150 KJ - Yanal sertlik: 50 kn/mm'den daha büyük veya daha büyük |
EN 13232-3, Arema CH.5 Sec.3 |
Katılım Türleri Karşılaştırması
| Tip | Yarıçap (m) | Maksimum hız (km/s) | Tipik kullanım |
|---|---|---|---|
| #6 katılım | 190 | 40 (sapma) | Yük bahçeleri |
| #12 katılım | 350 | 80 (sapma) | Ana yolcu |
| #18 Katılım | 1200 | 160 (sapma) | Yüksek hızlı kavşaklar |
| Simetrik katılım | 500 | 100 (her iki rota) | Eşit hızlı dallanma |
Kritik Bileşenler Özellikleri
| Bileşen | Malzeme | Sertlik | Hizmet ömrü |
|---|---|---|---|
| Anahtar rayı | R350HT çelik (EN 13674-1) | 340-380 HB | 15-20 yıl |
| Kurbağa (geçiş) | MN13 Çelik (ASTM A128) | 200-240 HB (450 hb'ye eşit veya daha büyük işten çıkarılmış) | 8-12 yıl |
| Slayt sandalyeleri | ZG270-500 döküm çelik | 160-200 HB | 10-15 yıl |
