R65 rayları nedir?

R65 (Р65) ray profili, öncelikle yüksek-tonajlı yük koridorları, ana hat yolcu hatları ve eklemsiz (Sürekli Kaynaklı Ray) ağları için tasarlanmış, standart, ağır hizmete uygun, düz-tabanlı bir demiryolu rayıdır. Başlangıçta Sovyet mühendislik standartlarına göre tasarlanan ve şu anda GOST 51685 tarafından yönetilen bu profil, Rusya, BDT bölgesi ve dünya çapında standart geniş-açıklıklı (1520 mm) demiryolu ağlarında en yaygın şekilde kullanılan ağır demiryolu profilidir.

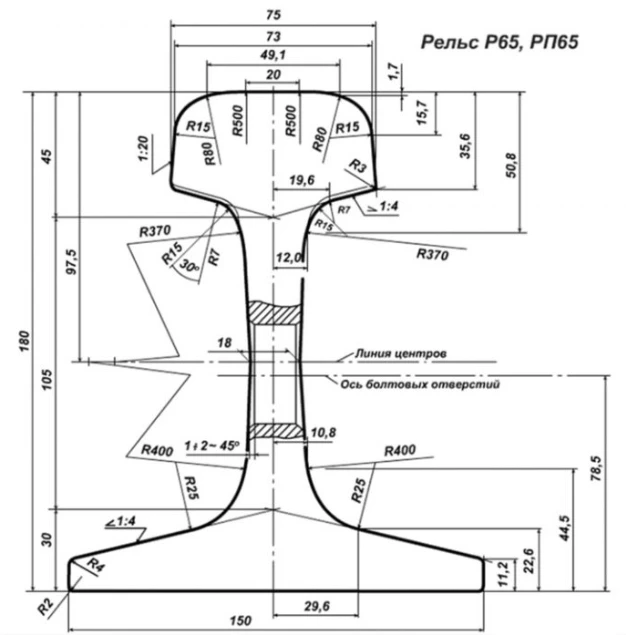

Temel Boyutlar ve Teknik Özellikler

R65 kesitindeki çeliğin geometrik dağılımı-aşırı yükler altında elastik palet sapmasını sınırlayan derin bir yapısal kiriş olarak işlev görecek şekilde optimize edilmiştir.

• Toplam Yükseklik:180 mm - Ray traverslerini sarkmadan açmak için yüksek dikey bükülme sertliği sağlar.

• Taban Genişliği:150 mm - Dikey basıncı dağıtmak ve keskin virajlarda rayın devrilmesini önlemek için geniş bir kaplama alanı sunar.

• Kafa Genişliği:75 mm - Ağır lokomotif ve vagon tekerleklerinin konik ve flanşına uyacak şekilde tasarlanmış kavisli bir profile sahiptir.

• Ağ Kalınlığı:18 mm - Şiddetli dinamik kesmeye dayanacak ve bağlantı cıvatası delikleri etrafındaki çatlamaya karşı direnç gösterecek şekilde tasarlanmış kalın, dikey bir merkez sütun.

• Teorik Kütle:64,72 kg/m

Birincil Uygulamalar ve Avantajlar

P65 profili, spesifik performans özellikleri nedeniyle zorlu altyapı ortamları için seçilmiştir:

• Ağır Dingil Yükü Kapasitesi:25 ile 35 ton arasında değişen dingil yüklerini güvenli bir şekilde destekleyecek şekilde tasarlanmış olduğundan kömür, cevher ve tahıl gibi dökme malları taşıyan ağır endüstriyel yük hatları için son derece etkilidir.

• Sürekli Kaynaklı Ray (CWR):R65 profilinin muazzam çapraz{0}kesit alanı, çok büyük dahili termal gerilimleri sabitlemek için gereken fiziksel kütleyi sağlar ve yazın genleşme sırasında yol burkulmasını (güneş bükülmeleri) ve kışın büzülme sırasında çekme-ayrılma kırılmalarını önler.

• Uzun Basamaklı Yaşam Döngüsü:180 mm'lik uzun profilinde derin bir çelik kafa bulunur. Bu, rayın, ana hatlardan çıkarılıp daha düşük-hızlı manevra sahalarına veya endüstriyel yan hatlara kademelendirilmeden önce onlarca yıllık doğal tekerlek aşınması ve bakım taşlaması nedeniyle 13 mm'ye kadar dikey yükseklik kaybetmesine olanak tanır.

GOST P65 Ray vs GB 75KG Ray

ikenP65 profiliBDT bölgesi genelinde-geniş hatlı toplu taşıma ağları için standart ana hat iş makinesidir;GB 75KG profiliÇin Ulusal Standartları (GB) tarafından yönetilen yüksek-yoğunluklu, aşırı-tonajlı maden ve kömür nakliye hatları için özel olarak haddelenmiş ultra-ağır bir kategoriyi temsil eder. Bu profiller arasındaki operasyonel ayrım, kütle dağılımlarından kaynaklanmaktadır; GB 75KG, oldukça zorlu dikey aks yüklerine dayanacak ve yüksek-yüksek frekans koridorlarında bakım aralıklarını en aza indirecek önemli miktarda çelik hacmi eklemektedir.

• Kütle Tahsisi ve Toplam Yük Kapasitesi:Profile R65 rayı, GOST R 51685 spesifikasyonuna göre 64,88 kg/m'lik doğrusal bir kütle taşırken, GB 75KG rayı 74,41 kg/m'lik devasa bir kütle sağlar ve ham çelik yoğunluğunda ve nihai yük-taşıma kapasitesinde doğal bir yapısal avantaj sağlar.

• Geometrik Kesit-Profilleri:GB 75KG rayı daha uzundur (192,00 mm) ve daha geniş bir taban flanşına sahiptir (P65 için 150,00 mm ve GB 75KG için. 152.00 mm), bu da devasa demiryolu taşıtları altında ray sapmasını en aza indiren önemli ölçüde daha yüksek bir dikey atalet momenti sağlar.

• Web ve Kafa Kütle Konsantrasyonu:Merkez ağ kalınlığı, P65'in sağlam 18,00 mm'sinden GB 75KG'de 16,50 mm'ye biraz düşer, ancak Çin standardı, dikey aşınma ömrünü en üst düzeye çıkarmak için bu kütleyi düz ilerleyen ultra-kalın, derin bir ray kafasına (75,00 mm genişlik) yeniden dağıtır.

Üretim fabrikalarımız, her ikisini de üretmek için gelişmiş çok-geçişli şekil haddeleme teknolojisini ve entegre otomatik soğutma hatlarını kullanıyorR65 profilleriVeGB 75KG raylarDoğru geometrik düzlük ve temiz yüzey kaplamaları ile. Ayrıntılı kesitsel-planlar, sertifikalı pota analiz raporları ve özel pas-önleyici denizcilik ambalajları sunarak,GNEE RAYIKüresel operatörler için altyapı yaşam döngülerini önemli ölçüde uzatan ve rutin bakım maliyetlerini düşüren son derece güvenilir ray bileşenleri sağlar.
